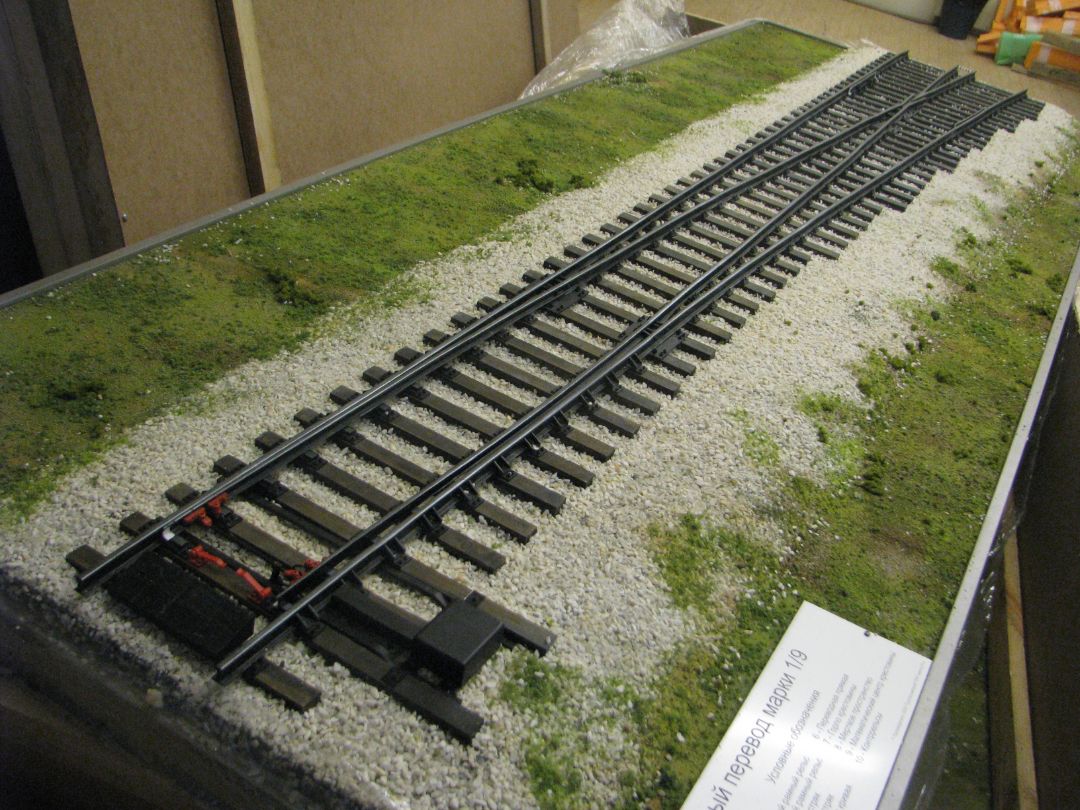

Макет точно повторяет внешний вид и оборудование стрелочного перевода, марки 1/9 типа Р-65, на бетонном жестком основании пути с щебеночным слоем и деревянными переводными брусьями. Размещение макета — напольное.
Управление переводом вынесено на переднюю лицевую панель: по прямому пути - кнопка зеленого цвета, по отклоненному пути – кнопка желтого цвета. В процессе работы переводного механизма горит красная лампа (светодиод). Все кнопки имеют светодиодную подсветку и промаркированы в соответствии со своим назначением.
На макете отражены основные составные части стрелочного перевода в масштабе 1:5

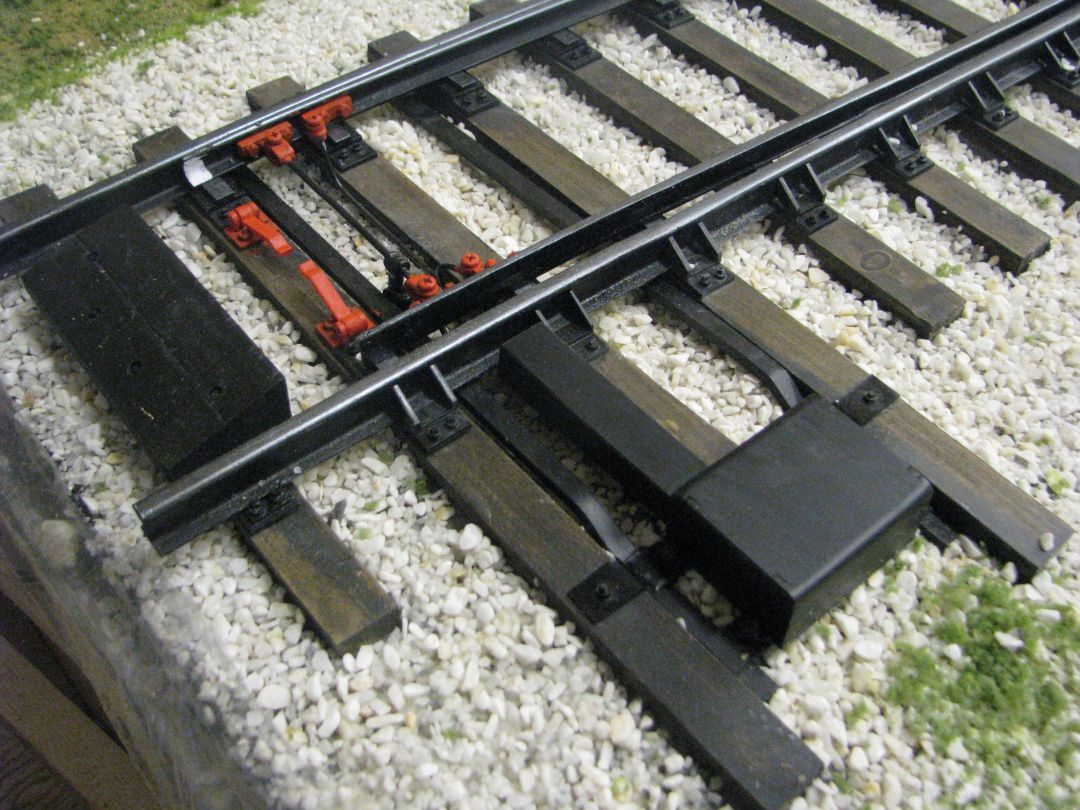

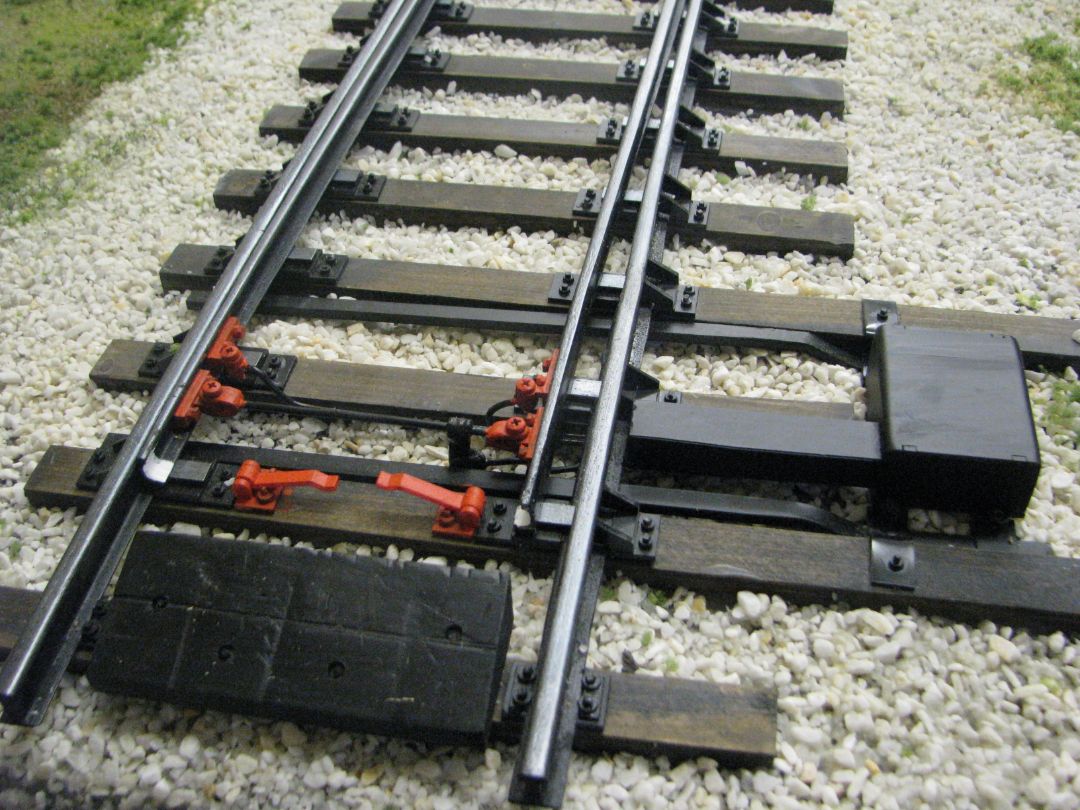

Стрелка:
- два остряка (под каждым остряком по девять стрелочных подушек);
- тяги: связующая, контрольная, рабочая с серьгами;
- две закладки (с душками для замков) красного цвета, которые могут зафиксировать стрелку в одном положении;
- два рамных рельса;
- электропривод с шибером.
- отбойный брус перед остряками (имитация дерева)
Крестовина:
- сердечник;
- два усовика (указано «мертвое пространство»);
- два контррельса с двухболтовым вкладышем.
Соединительные пути между стрелкой и крестовиной.
Предельная рейка между сходящимися путями.
Имитация курбельного аппарата и аппаратов связи (стрелочная, тоннельная) рядом со стрелкой.
На подмакетнике размещен информационный модуль с указанием типа изделия и прочей технической информацией (марка, тип, размеры, центр стрелочного перевода).
Сроки изготовления
2 месяца
Год создания экспоната
2018
Размеры экспоната
3000 х 1000 мм
производство
под ключ
Местоположение
г. Москва
