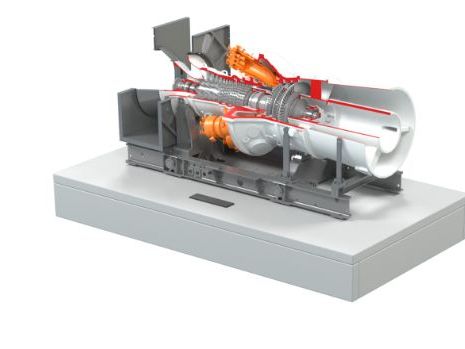

Макет с разрезом, М1:15
Особенности:
- Средняя детализация
- Информативный вырез
- Колпак 5мм
- Средняя детализация
- Информативный вырез
- Колпак 5мм
Современные силовые установки имеют сложное внутреннее устройство, которое трудно показать по чертежам или фотографиям. Чтобы наглядно представить конструкцию, принцип работы и взаимосвязь узлов, используют объемные модели. Поэтому макеты двигателей востребованы в промышленности, образовании, музейных экспозициях и выставочной деятельности.
Макеты двигателей для наглядной демонстрации сложных технических систем
Наша мастерская изготавливает макеты двигателей и отдельных узлов с разным уровнем детализации. В зависимости от задач проекта мы создаем модели различных типов силовых установок:
- Макеты газовых турбин и крупных энергетических установок помогают оценить масштаб оборудования и наглядно показать движение потоков внутри системы.
- Модели двигателей внутреннего сгорания с точной геометрией цилиндров демонстрируют работу кривошипно-шатунного механизма, газораспределения и других ключевых узлов.
- Макеты промышленных силовых агрегатов и турбин в разрезе дают полное представление о внутреннем устройстве и взаимодействии элементов конструкции.
- Модели отдельных узлов — блока цилиндров, головки блока, коленчатого вала и других деталей — используются для детального изучения конкретных механизмов.
Назначение макетов двигателей
Объемные модели решают практические задачи в разных сферах. Ниже — основные направления, в которых макет двигателя становится эффективным инструментом:
- Демонстрация принципа работы двигателя и его основных систем для инженеров, заказчиков и партнеров помогает быстрее понять технические особенности без изучения сложной документации.
- Использование в образовательных проектах — от школьных кабинетов до технических вузов — делает теоретический материал более понятным и наглядным.
- Презентация инженерных решений на выставках и отраслевых мероприятиях привлекает внимание посетителей и подчеркивает уровень разработки.
- Создание экспозиций для музеев науки и техники позволяет показать развитие двигателестроения в понятном и визуально выразительном формате.
Особенности макетов двигателей
Высокая детализация — одно из ключевых требований к качественной модели. Чтобы макет был действительно информативным и удобным для демонстрации, мы применяем ряд технических решений:
- Разрезы корпуса позволяют показать внутреннюю конструкцию двигателя и его основные компоненты: поршни, валы, каналы, камеры и другие скрытые элементы.
- Демонстрация отдельных узлов и агрегатов в сборе помогает акцентировать внимание на конкретных системах: топливной, охлаждения, смазки и других.
- Точная проработка элементов делает конструкцию наглядной для изучения и соответствует исходным чертежам и технической документации.
- Подсветка и интерактивные элементы позволяют демонстрировать работу системы в динамике: показывать путь потоков, последовательность процессов и назначение отдельных узлов.
Изготовление макетов двигателей
Изготовление макета — это многоэтапный процесс, в котором участвуют инженеры, конструкторы и специалисты по сборке. Работа над проектом включает несколько последовательных этапов:
- Разработка концепции и определение уровня детализации. Изучаем чертежи, подбираем масштаб, согласовываем конструкцию и учитываем задачи заказчика.
- Проектирование конструкции и создание цифровой модели. Инженеры разрабатывают точную 3D-модель будущего изделия.
- Изготовление деталей и сборка макета. Используем современное оборудование и выполняем ручную доводку элементов.
- Художественная проработка и подготовка макета к демонстрации. Выполняем окраску, наносим надписи, настраиваем подсветку и проверяем работоспособность всех элементов.
Пример исполнения макета двигателя
Варианты изготовления макета двигателя

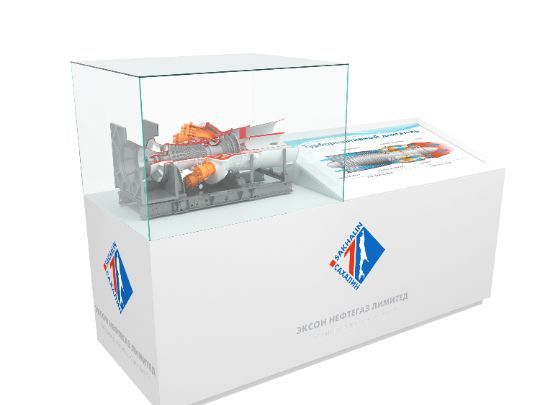

Макет с разрезом, подсветкой,
встроенным экраном, М1:5
Особенности:
- Высокая детализация
- Информативный вырез
- Светодиодная подсветка
- Вращение турбины
- Колпак 5мм
- Экран с контентом
- Высокая детализация
- Информативный вырез
- Светодиодная подсветка
- Вращение турбины
- Колпак 5мм
- Экран с контентом

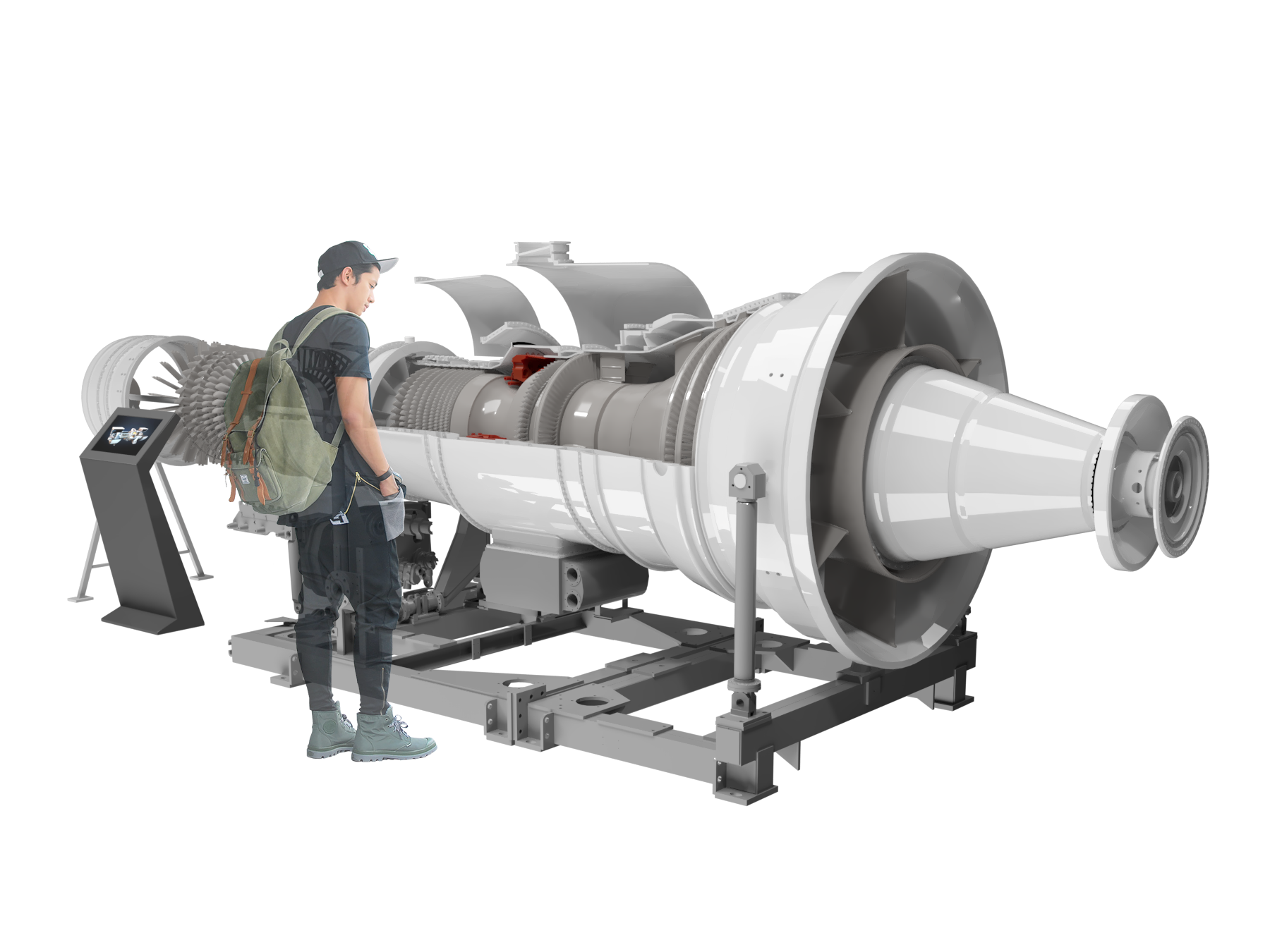

Макет с разрезом
подсветкой, механизацией, М1:1
Особенности:
- Высокая детализация
- Информативный вырез
- Светодиодная подсветка
- Высокая детализация
- Информативный вырез
- Светодиодная подсветка
Как мы производим макеты
Разрабатываем эскизы и конструкторский проект
В рамках первого этапа конструктор анализирует предоставленные Клиентом исходные данные, выполняет разработку эскиза внешнего вида макета в 3D, согласовывает внешний вид и технические особенности будущего макета с Клиентом.
Полученные файлы используются для дальнейшей 3D печати элементов макета.
Средний срок разработки технической документации на макет составляет от 20 до 40 дней.
Как мы производим макеты
Производим отдельные элементы
На данном этапе производится изготовление отдельных элементов макета при помощи 3D принтеров, станков с ЧПУ, подгонка всех элементов между собой и тестовая сборка, интеграция в макет подсветки и элементов механики.
Средний срок изготовления отдельных компонентов макета составляет от 10 до 20 дней.
Как мы производим макеты
Производим сборку и отладку
В зависимости от требований в техническом задании макет может быть изготовлен из пластика, или с применением металла в местах воспринимающих нагрузки.
После того как элементы выращиваются на 3D принтере или режутся на станках с ЧПУ выполняется их обработка, сборка и окраска.
Примеры наших работ
НАШИ УСЛУГИ ПО ОСНАЩЕНИЮ МУЗЕЕВ, ВЫСТАВОК, УЧЕБНЫХ ЦЕНТРОВ
Проектирование сложных экспонатов
Выполняем разработку эскизных и рабочих проектов макетов, инсталляций, сложных экспонатов.
Изготовление масштабных макетов
Производим классические, интерактивные макеты и модели всех видов в масштабе.
Изготовление макетов в масштабе 1:1
Производим уникальные экспонаты в натуральную величину для музеев и выставок.
Интерактивный контент и инсталляции
Создаем интерактивный контент, 3D ролики, интерактивные инсталляции.
РАССЧИТАЕМ СТОИМОСТЬ
МАКЕТА И ПОМОЖЕМ С ТЗ
Данные, необходимые для расчёта (от чего зависит стоимость):
- Габаритные размеры (Д×Ш×В). Это определяет масштаб работ, количество материалов и стоимость.
- Исходные материалы: Фото, чертежи, 3D-модели, эскизы. Чем больше данных — тем лучше. От этого зависит время на моделирование и риски ошибок.
- Пожелания к интерактивному наполнению: Светодинамика, подвижные элементы, сенсорные панели, медиаконтент. Каждый интерактивный элемент требует отдельного модуля, монтажа и программирования.
- Желаемые сроки изготовления. Срочный заказ часто требует перераспределения ресурсов и может повлиять на стоимость.
- Требования к материалам и финишной отделке: Пластик, композит, металл, дерево. Покраска, камуфляжная печать, покрытие soft-touch, имитация текстур. Выбор материалов — один из ключевых факторов цены.
- Требования к транспортировке и установке: Нужна ли разборная конструкция? Кто и где будет устанавливать макет? Это влияет на конструктив и логистический бюджет.
Готовы перейти от идеи к точному расчёту? Пришлите нам ваши данные — и мы предоставим детализированное и прозрачное коммерческое предложение с технически обоснованной стоимостью и сроками.
